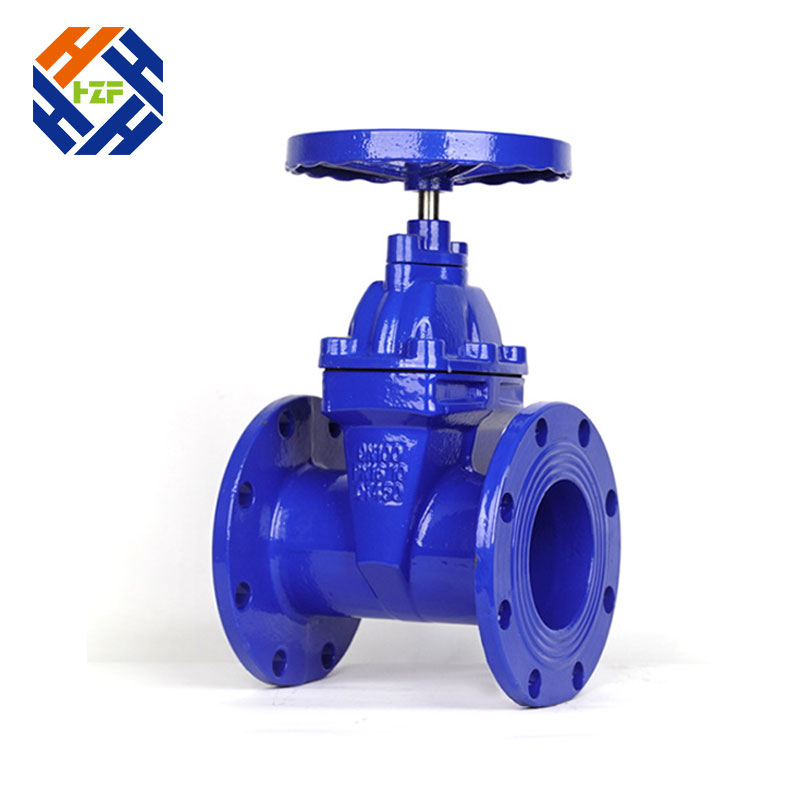

Наши клапаны рассчитаны на высокие температуры и экстремальные условия, что делает их идеальными для сложных промышленных условий. На нашем заводе мы используем только самые качественные материалы и инновационные технологии для создания литой стальной задвижки PN16-PN40, соответствующей международным стандартам.
Задвижка из литой стали PN16-PN40 Особенности
Конструкция и производство соответствуют стандарту DIN3352.
Тестирование и проверка соответствуют API 598
Монтажная длина соответствует DIN3202-F15.
Размер фланца соответствует DIN 2545 PN40.
Соотношение давления и температуры соответствует DIN2401.
|
НЕТ. |
ЧАСТЬ |
МАТЕРИАЛ |
НЕТ. |
ЧАСТЬ |
МАТЕРИАЛ |
|
1 |
ТЕЛО |
GS-C25+ER308 |
14 |
ФЛАНЕЦ САЛЬНИКА |
ГС-С25 |
|
2 |
ДИСК |
GS-C25+ER410 |
15 |
БОЛТ |
А193 Б7 |
|
3 |
ГАЙКА ШТОКА |
ZQAL9-4 |
16 |
ОРЕХ |
А194 2Н |
|
4 |
КОРЕНЬ |
ICR13 |
17 |
ярмо |
ГС-С25 |
|
5 |
ПРОКЛАДКА |
СС304+ГРАФИТ |
18 |
ПЛАСТИЧНЫЙ ПОДШИПНИК |
ГКЛ |
|
6 |
НОННЕТ |
ГС-С25 |
19 |
БИСЕКТ ЦИРК |
А276 410 |
|
7 |
БОЛТ |
А193 Б7 |
20 |
САЛЬНИК ПОДШИПНИК |
1035 |
|
8 |
ОРЕХ |
А193 2Н |
21 |
МАХОВИК |
КТ400-17 |
|
9 |
БОЛТ |
А193Б7 |
22 |
СТИРАЛЬНАЯ МАШИНА |
А3 |
|
10 |
ОРЕХ |
А194 2Н |
23 |
ОРЕХ |
А194 2Н |
|
11 |
УПАКОВКА |
ОТЕСКА ГРАФИТ |
24 |
СМАЗОЧНАЯ ЧАШКА |
ЛАТУНЬ |
|
12 |
УПАКОВКА |
ГИБКИЙ ГРАФИТ |
25 |
ТАБЛИЧКА |
304 |
|
13 |
САЛЬНИКИ |
А182 Ф6 |
26 |
ЗАКЛЕПКА |
H62 |
|
Давление |
PN16 |
Ру25 |
Ру40 |
||||||
|
Размер |
L |
H |
W |
L |
H |
W |
L |
H |
W |
|
50 |
250 |
305 |
200 |
250 |
325 |
200 |
250 |
325 |
200 |
|
65 |
270 |
354 |
200 |
270 |
363 |
200 |
270 |
370 |
200 |
|
80 |
280 |
402 |
250 |
280 |
415 |
250 |
280 |
430 |
250 |
|
100 |
330 |
437 |
250 |
330 |
456 |
300 |
330 |
480 |
300 |
|
125 |
360 |
496 |
300 |
360 |
505 |
350 |
360 |
532 |
350 |
|
150 |
390 |
541 |
350 |
390 |
556 |
400 |
390 |
589 |
400 |
|
200 |
460 |
699 |
400 |
460 |
744 |
450 |
460 |
783 |
450 |
|
250 |
530 |
815 |
450 |
530 |
864 |
500 |
530 |
888 |
500 |
|
300 |
630 |
914 |
500 |
630 |
948 |
550 |
630 |
965 |
550 |
|
350 |
690 |
1189 |
550 |
690 |
1269 |
600 |
690 |
1285 |
600 |
|
400 |
750 |
1350 |
600 |
750 |
1450 |
600 |
750 |
1512 |
600 |
